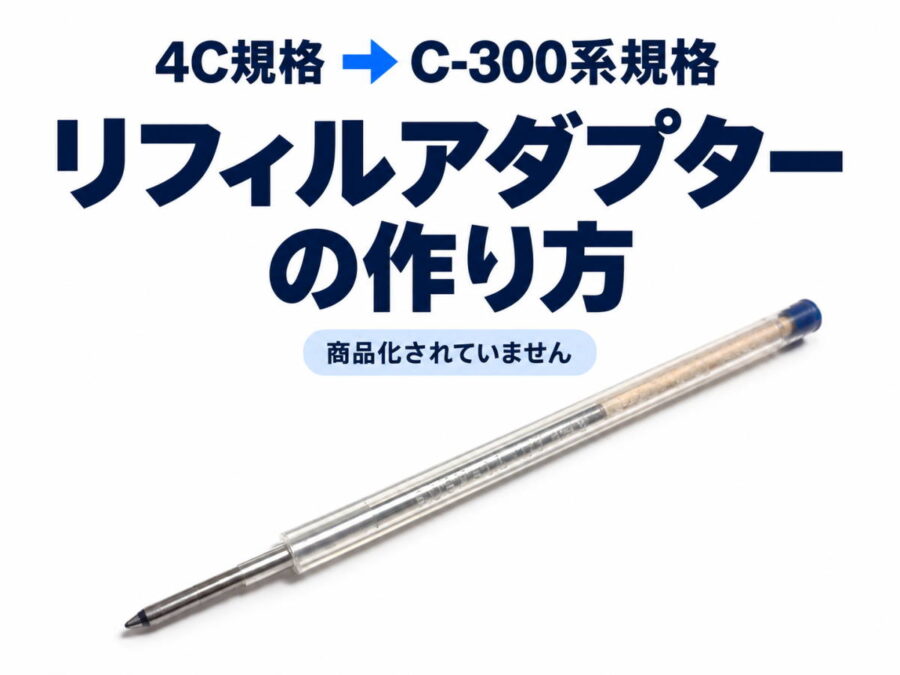

リフィルアダプターの作り方(4C規格→C-300系規格 商品化されていません)

紙とペンのブログ管理者
このブログには広告リンクが含まれています。

記事公開日:2021.07.04

「4C規格 のリフィルをローラーボール軸で使えないのかな…」
そんなことを考えたことはないでしょうか。

売っていないです(2021.07.04 時点)。
ないなら作ってしまいましょう。

この記事では、4C規格 リフィルを C-300系規格 で使用するリフィルアダプターの作成方法(自作方法)を紹介します。

必要なパーツは多いのですが、商品化されていない(記事掲載時点)かつ再現性が高いのでぜひお試しください。

この記事でわかること

■ 4C規格 を C-300系規格 にするリフィルアダプターの作り方

注意点

「4C規格」は俗称で本来JIS規格では「D型」という規格です。
ZEBRAの替え芯「4C-0.4芯」、「4C-0.5芯」… の「4C」が元となっています。ZEBRAは他社より芯径が少し太いので注意してください。

※:4C規格 、C-300系規格 に関しては下記の記事をご覧ください。
> リフィルの種類(規格)
(ブログ内のリンクです)

リフィルアダプターの作り方(4C規格→C-300系規格)

作ろうと思ったきっかけ

私は低粘度インクはパイロットのアクロインキが好きです。

この「アクロインキをローラーボールの軸でも使えたらいいなぁ…」と思った、単純にそれだけです。
もちろん、人気の 三菱鉛筆 ジェットストリーム も使えます!

作り方

それでは作り方です。

用意するもの

用意するものです。

材料

材料 1

  • 後方キャップ(詳細は 下記の記事をご覧ください)
  • > お世話になっているパーツ
    (ブログ内のリンクです)

  • 材料 2

  • 竹串(直径 2.5mm 程度の加工が可能な棒状のもの。若干細いですが爪楊枝でも可能です)

  • 材料 3

  • ジェットストリーム 4C規格 リフィル(必須ではありません)

  • 材料 4

  • 三菱鉛筆 UMR-83 リフィル
  • UMR-83E ではダメです(内径が違います)

    工具


    工具 1

  • 串を切るもの(私が使っているの下記の記事をご覧ください)
  • > ホビールーター
    (ブログ内のリンクです)

  • 工具 2

  • ペンチ
  • 作成手順

    作成手順です。


    STEP1

  • 三菱鉛筆 UMR-83 リフィル のペン先をペンチで挟んで樹脂筒から外す。
  • 画像は左側がリフィルをキレイに洗浄し、ペン先を外した状態です。

  • STEP2

  • STEP1 で用意した樹脂筒をよく洗う
    ※ 若干のインク残とインク漏れ防止のためのベタベタしたもの(逆流防止体)が塗布してありますので、台所用洗剤等でキレイに洗います。
  • 画像はありません。


    STEP3

  • 竹串をカットする
  • ※:加工のしやすさ、といった点では 爪楊枝の方がおすすめです。

    私の場合、39mm
    好みで調節してください

    画像はありません。


    STEP4

  • ジェットストリームリフィルから樹脂の透明な筒を外す。
  • 透明な筒がない場合、4Cリフィルにマスキングテープ等を巻いて樹脂筒とある程度固定できれば問題ありません。

  • STEP5

  • 各パーツをセットする。
    画像はセットする順番で並べたものです。
  • 注意点として STEP1 で用意したリフィルの筒は 前後を逆(手前が穴径が小さくなるようにする)にしてください。画像では手前が元々後ろだった方です。
    4C リフィルにはガタツキ防止のマステを貼っています。

  • ペン先のガタツキ防止のおすすめのマスキングテープはこちらをご覧ください。
    > おすすめのマスキングテープ
    (ブログ内のリンクです)
  • 完成イメージ

    下の画像はセットした状態のものです。
    ビックリするくらい後方キャップがぴったりハマります。

    ジェットストリームの透明な筒は少し中に入り込んだりしますが 4Cリフィル が横に動かなければいいのであまり気にしなくて問題ありません。

    ジェットストリーム の半透明の樹脂筒は半分程度入れないとペンにセットできません(引っかかります)。


    下の画像は並べたところです。

    以上です。

    まとめ

    パーツが揃えば再現性はかなり高いです。気になった方は試してみてください。

    たまに無性にキャップ式のボールペンを使いたくなった時に使えます。

    他のローラーボール(ペリカンR405、R805で確認済)でも使えたので他でもいけます。

    完成度はかなり高いものですが…

    注意点

    メーカー推奨の使い方ではありませんので自己責任でお願いいたします。
    また、リフィル製品の仕様変更等でこれまで記載の方法で再現出来ない可能性もあり得ますのでご注意ください。
