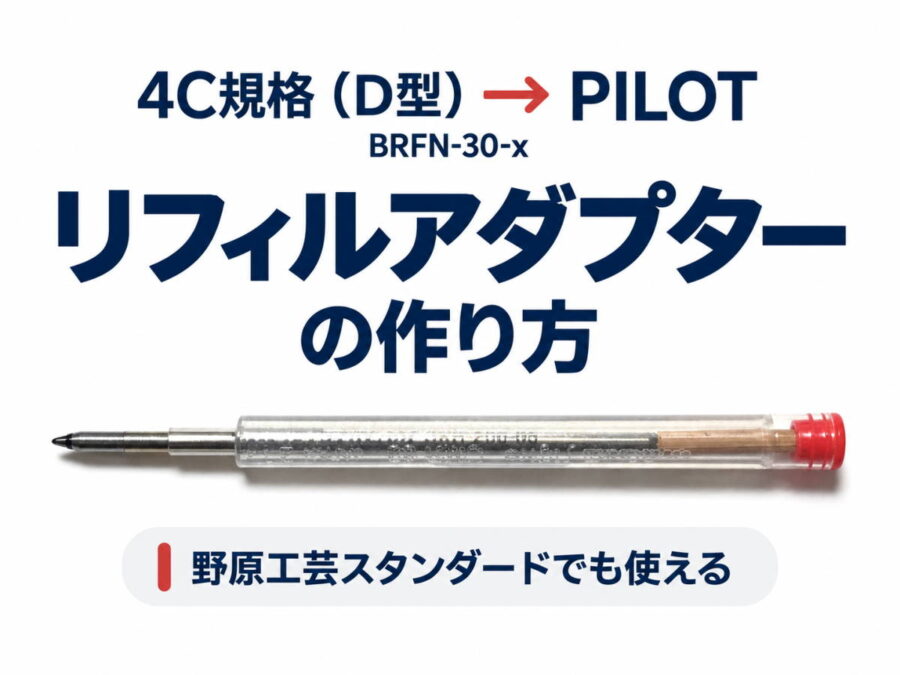

リフィルアダプターの作り方(4C規格(D型)→パイロット用)

紙とペンのブログ管理者
このブログには広告リンクが含まれています。

記事公開日:2021年9月13日

確認済

野原工芸のスタンダードボールペンでも使用可能です。

かなりニッチな情報です。パイロット用 リフィルアダプター の作り方を紹介します。

この記事は

  • ジェットストリームは書きやすいんだけど軸の高級感がないんだよな…
  • 「ジェットストリームが使いたいです!」

という人に読んで欲しいです。

※:パイロットは日本製のボールペンの中では様々な価格帯での軸のラインナップが豊富です

野原工芸 ボールペン・スタンダードで 4C規格 を使用する際にも使えます。
パイロットのBRFN-30xの赤と青が廃番になるようですのでこのリフィルアダプターで対応することが可能です。

注意点

「4C規格」は俗称で本来JIS規格では「D型」という規格です。
ZEBRAの替え芯「4C-0.4芯」、「4C-0.5芯」… の「4C」が元となっています。ZEBRAは他社より芯径が少し太いので注意してください。

この記事は「4C規格」 を「パイロット用」 にするためのリフィルアダプターの作成手順となります。

  • ※:4C規格 に関しては下記の記事をご覧ください。
    >リフィルの規格(種類)
    (ブログ内のリンクです)
  • リフィルアダプターの作り方 (4C規格→パイロット用)

    作り方

    それでは作り方です。

    用意するもの

    まず用意するもの(材料と工具)です。

    材料

    材料 1

  • 後方キャップ(詳細は 下記の記事をご覧ください)
  • >お世話になっているパーツ
    (ブログ内のリンクです)

  • 材料 2

  • 竹串(直径 2.5mm 程度の加工が可能な棒状のもの)

  • 材料 3

  • ジェットストリーム 4C規格 リフィル(必須ではありません)

  • 材料 4

  • 三菱鉛筆 UMR-83 リフィル
  • UMR-83E ではダメです(内径が違います)

    工具

    工具 1

  • リフィル筒、串を切るもの(私が使っているものは下記の記事をご覧ください)
    >ホビールーター
    (ブログ内のリンクです)

  • 工具 2

  • ペンチ
  • 作成手順

    作成手順です。


    STEP1

  • 三菱鉛筆 UMR-83 リフィル のペン先をペンチで挟んで樹脂筒から外す

  • STEP2

  • STEP1 で用意した樹脂筒をよく洗う
    ※ 若干のインク残とインク漏れ防止のためのベタベタしたもの(逆流防止体)が塗布してありますので、台所用洗剤等でキレイに洗います。

  • STEP3

  • 竹串をカットする
  • おすすめは 15mm 。好みで調節してください


    STEP4

  • UMR-83 リフィル筒 をカットする
    大きい穴の方からの長さです。
  • おすすめの長さは 64mm


    STEP5

  • ジェットストリームリフィルから樹脂の透明な筒を外す

  • STEP6

  • 各パーツをセットする
  • 画像サンプル

    下の画像は左側がリフィルをキレイに洗浄し、ペン先を外した状態です。


    下の画像は 材料 1 のリフィル筒をカットしたものです。

    私がいろいろなものをカットする際に使っている工具は下記の記事をご覧ください。

  • >ホビールーター
    (ブログ内のリンクです)。

  • 下の画像はジェットストリームを袋から出した状態です。


    下の画像は 材料 3 の画像。欲しいのはこれです!
    ただ、これは必ずないダメというわけではありません。マスキングテープ等で代用可能です。

    注意点として STEP1 で用意したリフィルの筒は 前後を逆(手前が穴径が小さくなるようにする)にしてください。画像では右側が元々ペン先だった方です。


    下の画像はセットした状態のものです。
    ビックリするくらい後方キャップがぴったりハマります。
    ジェットストリームの透明な筒は少し中に入り込んだりしますが 4Cリフィル が横に動かなければいいのであまり気にしなくて問題ありません。

    ジェットストリームの透明な筒がない場合、4Cリフィルにマスキングテープ等を巻いて樹脂筒とある程度固定できれば問題ありません。


    下の画像は並べたところです。

    以上です。

    まとめ

    アクロインキ青・赤の BRFN-30x シリーズが廃番になるといううわさがあります。もし本当であれば、このアダプターが活躍してくれそうです。

    材料がそろえば完成度・再現性は高いです。日本性のボールペンの中ではパイロットは高級軸が豊富です。

    ジェットストリームインクは大好きだけど、軸はパイロットの方が好きという人はお試しください。

    チェックポイント

    ■ 工具があれば 300円程度 で作ることができる


    完成度はかなり高いものですが…

    注意点

    メーカー推奨の使い方ではありませんので自己責任でお願いいたします。
    > カスタマイズ時の注意点はこちら をご覧ください
